Ⅵ.光学検出系(5) 検出器

Ⅵ.光学検出系

5．検出器

 前方散乱光検出器

一般的に前方散乱光（FS）は、側方散乱光(SS）や蛍光（FL）に比べて、かなり強い光なので、シリコンフォトダイオードを検出器として使用しています。シリコンフォトダイオードは強い光に対して感知しますが、大きな細胞の場合、シリコンフォトダイオードの前にNDフィルタ（ニュートラルデンシティフィルタ：光の強さを低減するフィルタ）を置いて、光の強度を下げることが必要です。

 側方散乱光と蛍光検出器

側方散乱光（SS）と蛍光（FL）の検出器は、高感度のPMT(Photo multiplier tube：光電子増倍管)を使用します。PMTは、光電陰極、ダイオードおよび陽極で構成されています。光電陰極は、光を受けると電子を放出する光電性材料でできています。陰極より放出した電子は、PMTにかけている電圧に従いダイオードを通る間に電子の量を増し陽極に達します。同じ量の光子が陰極に入る場合でも、PMT電圧が高いほど多くの電子が陽極に達し、検出器の感度は高くなります。PMT電圧の直線的増加に対して、感度は指数関数的に増加します。光の各種波長に対するPMTの感度は、光電陰極の組成によって決まります。
通常のフローサイトメーターのPMTの感度範囲は200nm～800nmです。
フィルタブロックでは、フィルタの設定により、光を特定の波長に分離し、目的の検出器に送り込みます。
フィルタ設定は、使用する蛍光色素等により、最適なフィルタに変更することが重要です。

PMTからの電流は、パルス処理のために電圧パルスに変換されます。このパルスの大きさは、次の2つによって変わります。

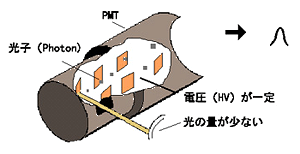

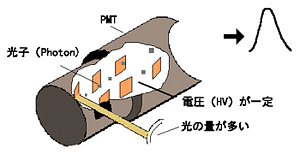

－入ってくる光の量（光の強さ）

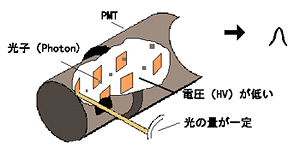

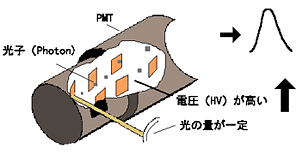

－PMTに加える電圧（HV：ハイボルテージ）の量

PMT電圧（0～2000V）はサンプルに応じて合わせます。
